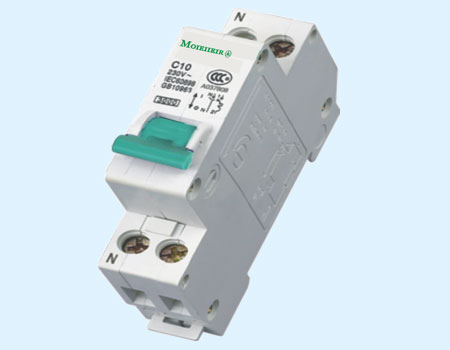

M-L71系列小型断路器
关闭 』『 订购 』『 打印



◆技术参数
■电气参数
    a.符合电气标准:EN60898(IEC898)
                              GB10963
    b.额定电压Ue:230V;50/60Hz
    c.额定电流In:6-40A
    d.额定分断能力Icn:6kA
    e.脱扣特性:C曲线
    f.最大可连上的熔断器:最大100A gL/gG(>6kA)
    g.选择性级别:3
    h.工作环境温度:-5至+40oC
    i.防护等级:IP40
    j.寿命:不少于8000次通断动作

■机械参数
    a.外露面长度:45mm
    b.外壳高度:80mm  NEW
    c.外壳宽度:17.5mm(IP+N)
    d.安装方式:符合IEC标准导轨35mm
    e.端子形式:提升式接线端子
    F.端子接线能力:导线1-16mm2

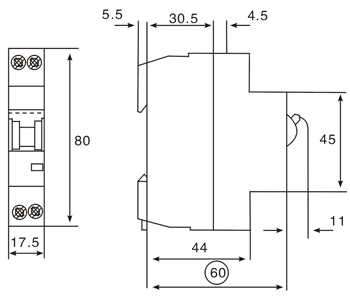

◆外形尺寸

可对电气线路的过载与短路起保护作用。
特别适用于民用的照明与插座回路的保护。
中线开断,更加安全可靠。
C特性曲线

主要特点:
■分断能力高达6kA;
■体积小,1个模数宽;
■电流范围广,最大可达40A;
■不同的手柄颜色用来区别额定电流;
■具有专用的母线排
额定电流(A)In 型号
6 M-L71-6/1N/C
10 M-L71-10/1N/C
16 M-L71-16/1N/C
20 M-L71-20/1N/C
25 M-L71-25/1N/C
32 M-L71-32/1N/C
40 M-L71-40/1N/C

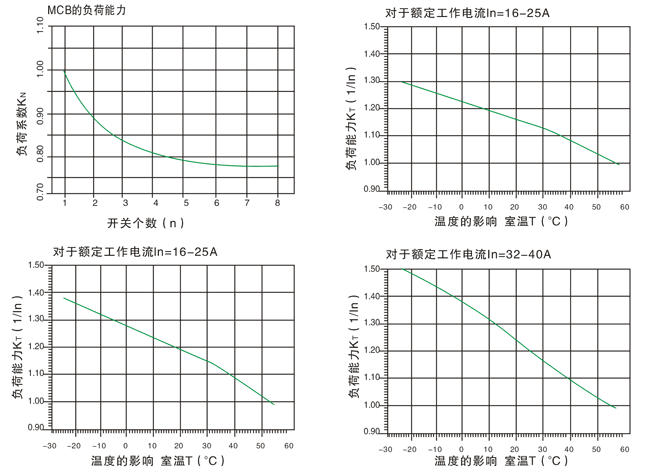

◆负载能力
■适用于1个模数的M-L71-40 /1N
■在环境温度T(oC)和n个开关的工作状态下通话的负荷:IDL=LnKT(T)KN(N)

■M-L71 /1N和熔断丝D0或NH的短路性能
■ 1.4  高选择性可达1.4kA:□无此功能

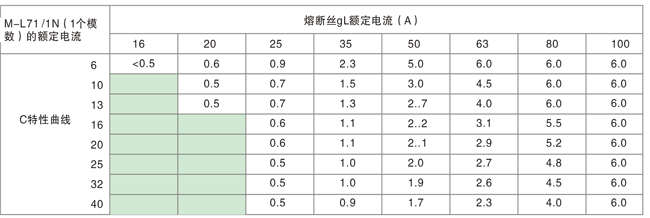

熔断丝D01,D02,D03的性能

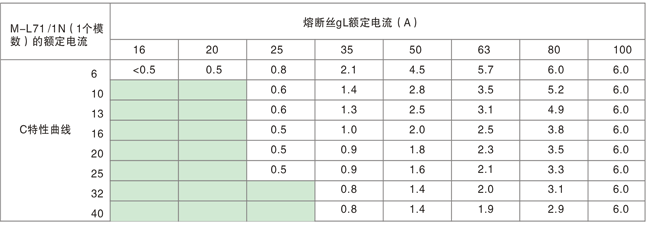

熔断丝NH-00的选择性
